晶振電路控制原理分析與檢修技巧
電路作用：與單片機內部電路組成震蕩電路，產生4.18MHz頻率的震蕩信號，為單片機提供標準工作時鐘，為單片機提供進行計時、計數、存儲、邏輯運算所需的觸發信號。
電路故障所導致的故障現象：整機不工作。
電路分析：
元件的名稱與作用
B102石英晶振，其晶體結構為六角形柱體，按一定尺寸切割的石英晶體夾在一對金屬片中間，在晶片兩極通上電壓，就具備了壓電效應，即施加電壓產生變形，變形受力又產生電壓，從而不斷振蕩。

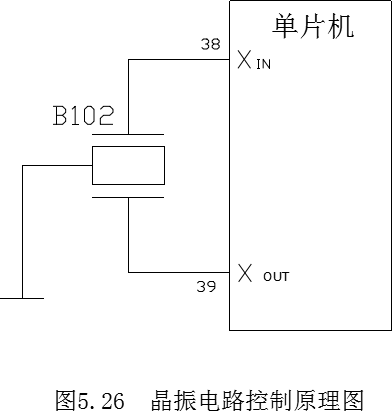

晶振電路控制原理分析與檢修技巧
控制原理分析
石英晶振有三只腳，一只腳接單片機輸入腳19，一只腳接單片機輸出腳20，另一只腳接公共端。通過與單片機內部的電路作用，產生4.18MHz的振蕩頻率，為單片機提供工作標準時鐘（就好像電腦CPU的頻率）
可能出現的故障點：晶振損壞
技能訓練作業：測量該分立電路各點的電信號，記錄電壓值，畫出信號并的波形圖，記錄周期并計算頻率。
