振蕩電路不匹配導致晶振不起振的原因及解決方法

影響晶振的三個因素：頻率誤差 負性阻抗 激勵電平

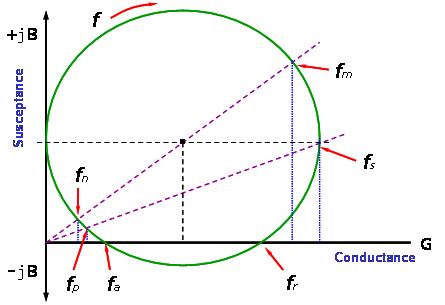

頻率誤差

頻率若誤差太大會導致實際頻率偏移標稱頻率，引起晶振不起振的現象，解決方法是替換或選擇合適PPM值的產品。

負性阻抗

負性阻抗若過大或太小都會導致晶振不起振。解決方法若負性阻抗過大，可以將晶振的外接電容Cd或Cg的值調大來降低負性阻抗，若負性阻抗過小，可以將晶振外接電容Cd或Cg的值調小增大負性阻抗。通常負性阻抗值不少于晶振的標稱最大阻抗3-5倍。

激勵電平

激勵電平的大小也將會引起晶振不起振。解決方法通過調整電路中的Rd的大小來調節振蕩電路對晶振輸出的激勵電平。通常激勵電平越小越好，處理功耗低之外，還跟振蕩電路的穩定性和晶振的壽命相關。
