石英晶體振蕩器正弦波產生自激震蕩的相位平衡條件

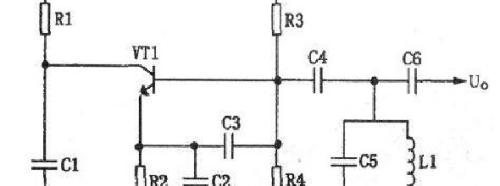

1、正弦波振蕩器是一種自動將直流電能轉換成具有一定頻率、一定幅度和一定波形交流信號的自激振蕩電路。電路必須要滿足振蕩的起振和平衡的振幅和相位條件，實現放大→選頻→正反饋→再放大，不斷自激，產生輸出信號的過程.

2、相位平衡條件

要產生自激，需要滿足相位平衡條件

假設：φA是放大電路的移相，φF是反饋網絡的移相。

那么，φA + φF = 2nπ （n = 0，1，2，…）

3、起振條件

另外，相位相同，僅僅是自激的條件之一，若電路的總增益小于1，每一次擾動經過回路一次就被減小一次，最后輸出將降為零，不能振蕩。因此，另外一個重要條件就是，總增益應該大于1。

4、幅值平衡條件

總增益大于1，可以產生振蕩，但是，輸出信號會越來越大，最后收器件電源電壓限制，輸出被限幅，輸出波形會有畸變。

因此，石英晶振蕩器幅值平衡條件是總增益=1。
