HC-49SMD石英晶體諧振器是一款集小巧尺寸與精確頻率于一身的優秀產品設計。它采用SMD封裝，使得其體積非常緊湊，不僅方便了電路板的設計，也使得它在各種小型化設備中能夠發揮出巨大的作用。然而，盡管它的尺寸小巧，但是其頻率穩定性卻非常優越。這得益于我們在設計過程中對每一個細節的嚴格把控，以及對石英晶體本身的深入研究。我們深知，頻率的穩定性對于電子設備的性能有著至關重要的影響。因此，我們在設計HC-49SMD石英晶體諧振器時，不僅注重其尺寸的小巧，更注重其頻率的穩定性。這樣，無論是在大型設備還是在小型設備中，HC-49SMD石英晶體諧振器都能提供穩定、精確的頻率，從而保證了設備的正常工作。總的來說，HC-49SMD石英晶體諧振器的設計理念就是：小巧與精確并存，讓設備在小巧的尺寸下，也能享受到精確的頻率。
HC-49SMD石英晶體諧振器是一種高精度、高穩定性的電子元器件，它的核心工作原理是利用了石英晶體的壓電效應。石英晶體在受到外力作用下，會產生電荷，這種現象被稱為壓電效應。
HC-49SMD石英晶體諧振器就是利用這壓電效應，通過電路的設計，使得石英晶體在電場的作用下產生機械振動，同時這種振動又會在晶體內部產生電荷，形成電流，從而形成一個穩定的振蕩系統。這個系統的振蕩頻率取決于石英晶體的物理特性，因此具有極高的穩定性和精度。
總的來說，HC-49SMD石英晶體諧振器是通過利用石英晶體的壓電效應和逆壓電效應，設計出一種能夠產生穩定振蕩的電子元件，從而為我們的各種電子設備提供了精確、穩定的時間基準。

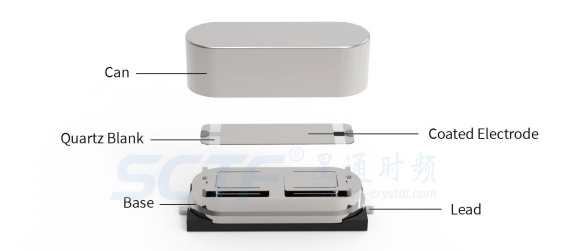

產品結構示意圖
|
|
產品關鍵參數介紹
| 項目 | 電氣參數 |
| 系列 | SM Series |
| 封裝規格 | HC-49S/SMD |
| 尺寸 | 12.5×4.5×4.1mm |
| 頻率范圍 | 3.2MHz to 48MHz |
| 常規負載 | 20pF or 指定 |
| 常溫頻差（at25℃） | ±10ppm，±20ppm max. |
| 工作溫度 | -20℃~+70℃；-40℃~+85℃ |
| 頻率溫度特性 | ±30ppm max. |

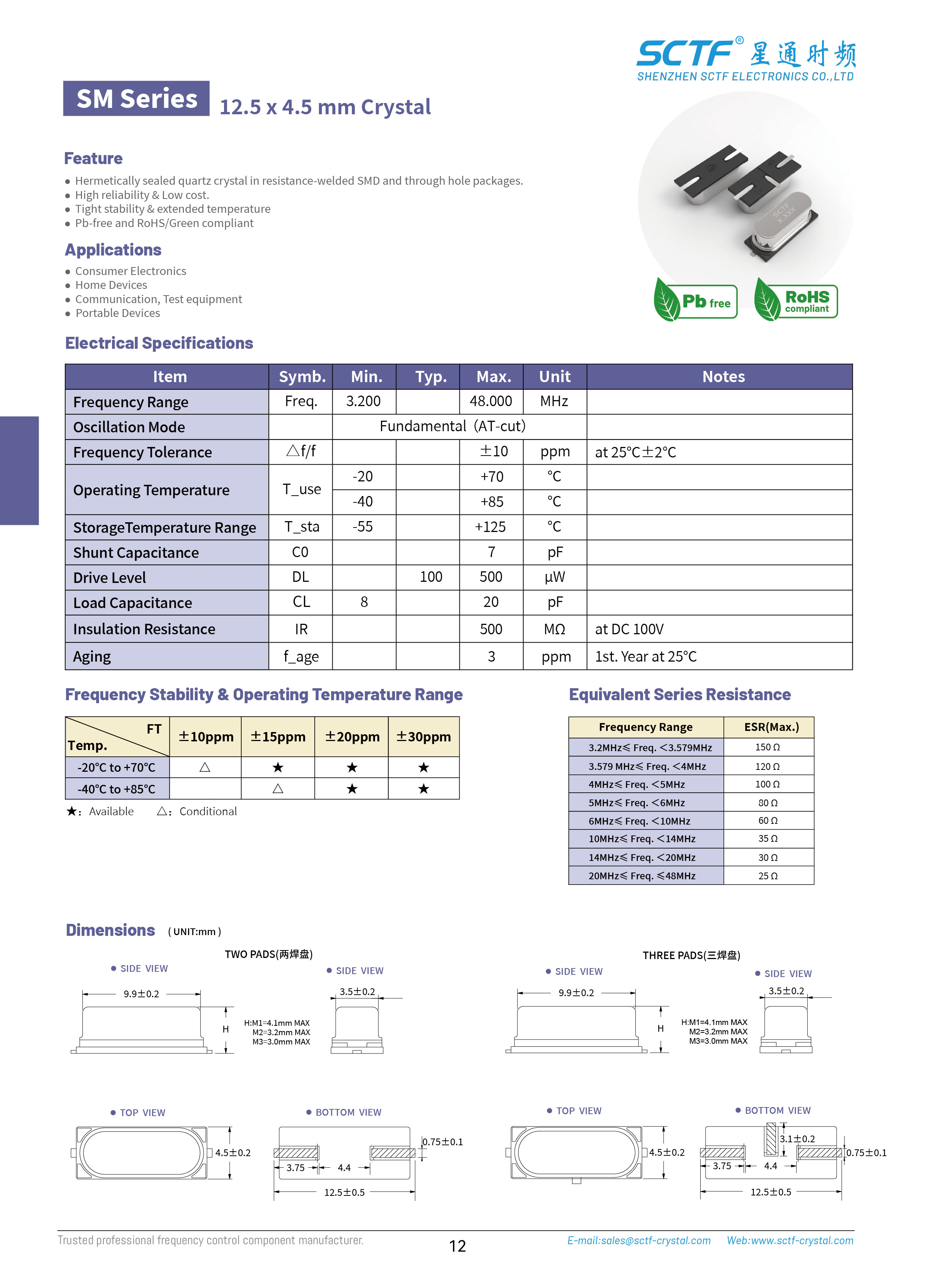

SM系列規格書參考
 |
常規頻率及MPN參考
| 標稱頻率 | 負載電容【CL】值 | MPN |
| 3.579545MHz | 20pF | SXMH3.579545F2020F30 |
| 3.6864MHz | 20pF | SXMH3.6864F2020F30 |
| 4.000MHz | 20pF | SXMH4.000F2020F30 |
| 4.096MHz | 20pF | SXMH4.096F2020F30 |
| 5.5296MHz | 20pF | SXMH5.5296F2020F30 |
| 6.000MHz | 20pF | SXMH6.000F2020F30 |
| 6.7458MHz | 20pF | SXMH6.7458F2020F30 |
| 7.3728MHz | 20pF | SXMH7.3728F2020F30 |
| 8.000MHz | 20pF | SXMH8.000F2020F30 |
| 10.000MHz | 20pF | SXMH10.000F2020F30 |
| 11.0592MHz | 20pF | SXMH11.0592F2020F30 |
| 12.000MHz | 20pF | SXMH12.000F2020F30 |
| 12.288MHz | 20pF | SXMH12.288F2020F30 |
| 16.000MHz | 20pF | SXMH16.000F2020F30 |
| 20.000MHz | 20pF | SXMH20.000F2020F30 |
| 22.1184MHz | 20pF | SXMH22.1184F2020F30 |
| 24.000MHz | 20pF | SXMH24.000F2020F30 |
| 25.000MHz | 20pF | SXMH25.000F2020F30 |
| 26.000MHz | 20pF | SXMH26.000F2020F30 |
| 27.000MHz | 20pF | SXMH27.000F2020F30 |
| 27.120MHz | 20pF | SXMH27.120F2020F30 |
| 27.1412MHz | 20pF | SXMH27.1412F2020F30 |
| 30.000MHz | 20pF | SXMH30.000F2020F30 |
