      7CKL










       封裝規格[mm]: 7.0×5.0×1.3
       頻率[KHz]: 32.768
       工作電壓 [Typ.]: 1.8V,
3.3V
       工作溫度范圍: -20℃ ~ +70℃,
-40℃ ~ +85℃
       輸出模式: CMOS
       產品特色: Low Current

       RoHS And 無鉛:

       資料下載:  Datasheet

       商城購買:









      產品詳情




      特點



      • 含三態功能
      • 緊密的對稱性（45%~55%）
      • 快速起振（5mSec max.）
      • 低消耗電流（7.2μA max.）
      • 高穩定性
        •






      產品應用



      • 實時時鐘參考
      • 物聯網 (IoT) 設備
      • 智能電表
      • 音頻、視頻、游戲產品
      • 便攜式電子產品
        •









      介紹

      							7CKL是一款小型、小尺寸的32.768KHz振蕩器，該產品在-40℃~+85℃的標準工作溫度范圍內頻率穩定度為±50ppm，最大消耗電流為7.2μA，適用于實時時鐘（RTC）、物聯網（IOT）設備、智能電表及便攜式電子產品應用場景中。







      Electrical Specifications
      Item
      Symb.
      Min.
      Typ.
      Max.
      Unit
      Notes
      Frequency Range
      Freq.

      32.768

      KHz

      Operating Temperature
      T_use
      -20

      70
      ℃

      -40

      85
      ℃

      Storage Temperature Range
      T_stg
      -55

      125
      ℃

      Supply Voltage
      Vdd
      1.8

      		3.3
      V

      Output Load
      L_CMOS

      15

      pF

      Current Consumption
      Icc


      7.2
      μA
      No load condition,Vdd=3.3V


      6.5
      No load condition,Vdd=1.8V
      Duty Cycle
      SYM
      45

      55
      %
      50 % Vdd level, L_CMOS ≤ 15 pF
      Rise / Fall Time
      TR / TF


      25
      nS
      10% Vdd to 90% Level
      Start-up Time
      T_str


      20
      mS
      To 90% of Final Amplitude
      High output voltage
      VOH
      0.9Vdd


      V

      Low output voltage
      VOL


      0.1Vdd
      V

      Enable Voltage High (Logic 1)
      VIH
      0.7Vdd


      V
      Output will be disable if OE is Logic 0
      Output will be enable if OE is Logic 1 or open
      Enable Voltage Low (Logic 0)
      VIL


      0.3Vdd
      V
      Enable Time
      TPLZ


      20
      mS

      Aging
      f_age


      3
      ppm
      1st. Year at 25℃

      Frequency Stability & Operating Temperature Range
      Operating Temperature Range
      Frequency Stability
      ±20ppm
      ±25ppm
      ±30ppm
      ±50ppm
      -20℃ to +70℃
      ▲
      ★
      ★
      ★
      -40℃ to +85℃

      ▲
      ★
      ★
      ★：Available    ▲：Conditional
      All condition*：Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.

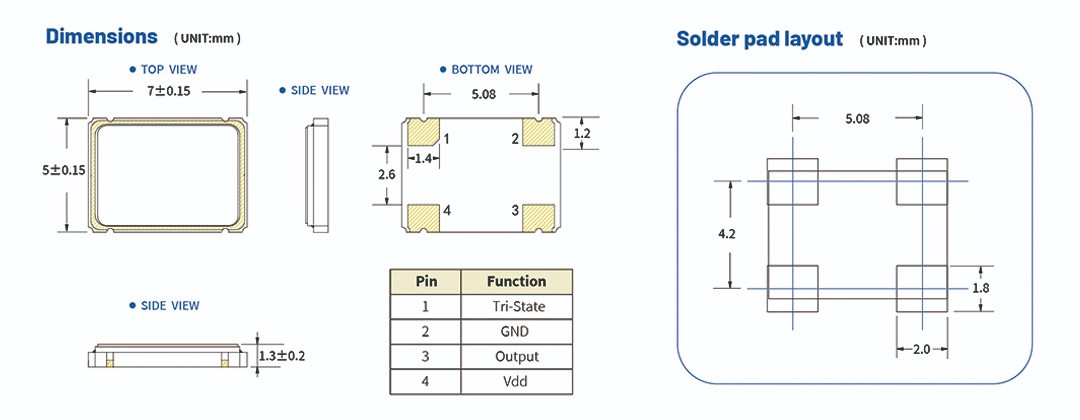

      Mechanical Dimensions

      Selection Guide
      ⑴. 需求描述

      選擇需要的封裝規格及產品系列：   7.0×5.0mm；7CKL Series
      選擇需要的頻率：    32.768KHz
      選擇需要的工作電壓：   3.3V
      選擇需要的頻率精度（at 25℃）：   ±20ppm
      選擇需要的工作溫度范圍：    -40℃~+85℃
      選擇需要的頻率&溫度特性：  ±30ppm
      您需要的產品是： 7CKL Series 32.768KHz 3.3V ±20ppm@25℃ ±30ppm@-40~+85℃
