      2CM










       封裝規格[mm]: 2.5×2.0×0.81
       頻率范圍[MHz]: 1 ~ 54
       工作電壓 [Typ.]: 1.62V ~ 3.63V
       工作溫度范圍: -20℃ ~ +70℃,
-40℃ ~ +85℃
       輸出模式: CMOS
       產品特色: SPXO,
Multi Voltage

       RoHS And 無鉛:

       資料下載:  Datasheet

       商城購買:









      產品詳情




      特點



      • 含三態功能
      • 緊密的對稱性（45%~55%）
      • 快速起振（5mSec max.）
      • 低消耗電流（20mA max.）
      • 高穩定性
        •






      產品應用



      • 無線設備
      • IOT設備
      • 以太網/光纖
      • 基站
      • 音視頻電子
        •









      介紹

      							2CM是一款超小型、緊湊式的MHz時鐘振蕩器，該產品在-40℃~+85℃的標準工作溫度范圍，1.62V~3.63V（兼容1.8V,3.3V）工作條件下頻率穩定度為±50ppm。廣泛適用于無線設備、IOT設備、以太網/光纖、基站及音視頻電子等應用場景中。







      Electrical Specifications
      Item
      Symb.
      Min.
      Typ.
      Max.
      Unit
      Notes
      Frequency Range
      Freq.
      1.000

      54.000
      MHz

      Operating Temperature
      T_use
      -20

      +70
      ℃

      -40

      +85
      ℃

      Storage Temperature Range
      T_stg
      -55

      +125
      ℃

      Supply Voltage
      Vdd
      1.62

      3.63
      V

      Output Load
      L_CMOS

      15

      pF

      Current Consumption
      Icc


      10
      mA
       1MHz ≤ Freq. ＜40MHz


      20
      40MHz ≤ Freq. ≤ 54MHz
      Duty Cycle
      SYM
      45

      55
      %
      50 % Vdd level, L_CMOS ≤ 15 pF
      Rise / Fall Time
      TR / TF


      5
      nS
      10% Vdd to 90% Level
      Start-up Time
      T_str


      5
      mS
      To 90% of Final Amplitude
      High output voltage
      VOH
      0.9Vdd


      V

      Low output voltage
      VOL


      0.1Vdd
      V

      Enable Voltage High (Logic 1)
      VIH
      0.7Vdd


      V
      Output will be disable if OE is Logic 0
      Output will be enable if OE is Logic 1 or open
      Enable Voltage Low (Logic 0)
      VIL


      0.3Vdd
      V
      Aging
      f_age


      ±3
      ppm
      1st. Year at 25℃

      Frequency Stability & Operating Temperature Range
      Operating Temperature Range
      Frequency Stability
      ±20ppm
      ±25ppm
      ±30ppm
      ±50ppm
      -20℃ to +70℃
      ▲
      ★
      ★
      ★
      -40℃ to +85℃

      ▲
      ★
      ★
      ★：Available    ▲：Conditional
      All condition*：Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.

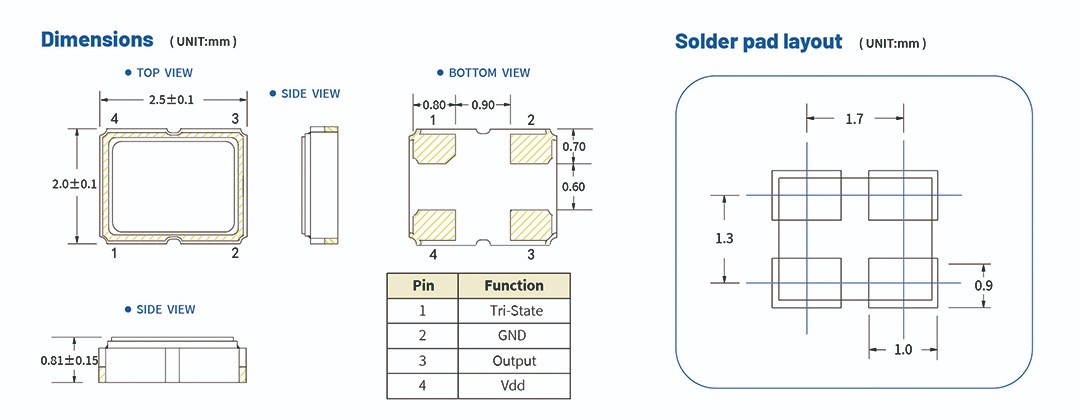

      Mechanical Dimensions

      Selection Guide
      需求描述

      選擇需要的封裝規格及產品系列：   2.5×2.0mm；2CM Series
      選擇需要的頻率：    8.000MHz
      選擇需要的工作電壓：   1.62~3.63V
      選擇需要的頻率精度（at 25℃）：   ±20ppm
      選擇需要的工作溫度范圍：    -40℃~+85℃
      選擇需要的頻率&溫度特性：  ±30ppm
      您需要的產品是： 2CM Series 8.000MHz 1.62~3.63V ±20ppm@25℃ ±30ppm@-40~+85℃

      標稱頻率[MHz]
      1.0001.84322.0002.048
      		2.500
      		3.6864
      		4.0004.096
      4.9152
      		5.000
      		6.000
      		6.144
      		7.3728
      		7.680
      		8.0008.192
      9.8304
      		10.000
      		11.0592
      		11.2896
      		12.00012.28813.000
      		13.560
      14.7456
      		16.000
      		16.384
      		18.432
      		19.200
      		19.440
      		20.000
      		22.5792
      24.000
      		24.576
      		25.000
      		25.000625
      		25.175
      		26.000
      		27.000
      		28.63636
      29.4912
      		30.000
      		30.72032.000
      		32.768
      		33.000
      		33.300
      		33.330
      33.333
      		33.333333.3333333.333333
      		36.000
      		37.125
      		37.400
      		38.400
      40.00045.000
      		45.158448.000
      		49.152
      		50.00052.000
      		54.000
