      3CQ










       封裝規格[mm]: 3.2×2.5×0.95
       頻率范圍[MHz]: 1 ~ 200
       工作電壓 [Typ.]: 1.8V,
2.5V,
3.3V
       工作溫度范圍: -20℃ ~ +70℃,
-40℃ ~ +85℃
       輸出模式: CMOS
       產品特色: PLL Technology,
Low Phase Jitter,
Fast Delivery

       RoHS And 無鉛:

       資料下載:  Datasheet

       商城購買:









      產品詳情




      特點



      • 含三態功能
      • 緊密的對稱性（45%~55%）
      • 快速起振（5mSec max.）
      • 低消耗電流（40mA max.）
      • 高穩定性
        •






      產品應用



      • 無線設備
      • IOT設備
      • 以太網/光纖
      • 基站
        •









      介紹

      							3CQ是一款小型、小尺寸封裝的MHz時鐘振蕩器，采用PLL石英可編程技術，該產品在-40℃~+85℃的標準工作溫度范圍內頻率穩定度為±50ppm。廣泛適應于無線設備、IOT設備、以太網/光纖、基站等應用場景中。







      Electrical Specifications
      Item
      Symb.
      Min.
      Typ.
      Max.
      Unit
      Notes
      Frequency Range
      Freq.
      1.000

      200.000
      MHz

      Operating Temperature
      T_use
      -20

      +70
      ℃

      -40

      +85
      ℃

      Storage Temperature Range
      T_stg
      -55

      +125
      ℃

      Supply Voltage
      Vdd
      1.62

      		3.63
      V

      Output Load
      L_CMOS

      15

      pF

      Current Consumption
      Icc


      40
      mA

      Duty Cycle
      SYM
      45

      55
      %
      50 % Vdd level, L_CMOS ≤ 15 pF
      Rise / Fall Time
      TR / TF


      2
      nS
      10% Vdd to 90% Level
      Start-up Time
      T_str


      5
      mS
      To 90% of Final Amplitude
      High output voltage
      VOH
      0.9Vdd


      V

      Low output voltage
      VOL


      0.1Vdd
      V

      Enable Voltage High (Logic 1)
      VIH
      0.7Vdd


      V
      Output will be disable if OE is Logic 0
      Output will be enable if OE is Logic 1 or open
      Enable Voltage Low (Logic 0)
      VIL


      0.3Vdd
      V
      RMS Phase Jitter
      TRPJ


      1
      pSec
      Integrated 12KHz to 20MHz
      Aging
      f_age


      ±3
      ppm
      1st. Year at 25℃

      Frequency Stability & Operating Temperature Range
      Operating Temperature Range
      Frequency Stability
      ±20ppm
      ±25ppm
      ±30ppm
      ±50ppm
      -20℃ to +70℃
      ▲
      ★
      ★
      ★
      -40℃ to +85℃

      ▲
      ★
      ★
      ★：Available    ▲：Conditional
      All condition*：Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.

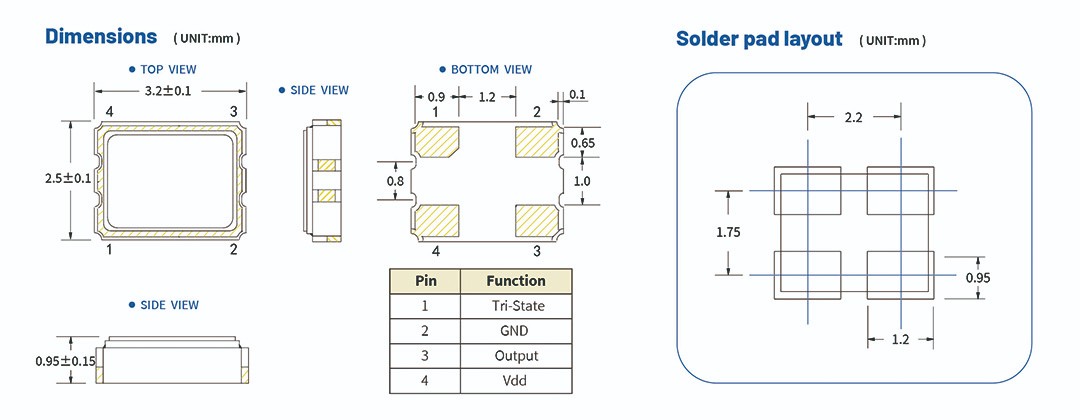

      Mechanical Dimensions

      Selection Guide
      需求描述

      選擇需要的封裝規格及產品系列：   3.2×2.5mm；3CQ Series
      選擇需要的頻率：    200.000MHz
      選擇需要的工作電壓：   3.3V
      選擇需要的頻率精度（at 25℃）：   ±20ppm
      選擇需要的工作溫度范圍：    -40℃~+85℃
      選擇需要的頻率&溫度特性：  ±30ppm
      您需要的產品是： 3CQ Series 200.000MHz 3.3V ±20ppm@25℃ ±30ppm@-40~+85℃

      標稱頻率[MHz]
      100.000104.000106.000106.250
      		108.000
      		114.000
      		114.285120.000
      122.880
      		123.520
      		125.000
      		128.000
      		133.000
      		133.330
      		133.333133.3333
      133.333333
      		135.000
      		148.350
      		148.500
      		150.000155.520156.250159.375
      160.000166.000
      		166.6667175.000184.320187.500
      		190.000200.000
